鋁酸鈣粉主要用于生產(chǎn)聚合氯化鋁，硫酸鋁，鋁酸鈣等鋁鹽的產(chǎn)品。也可以用于堿化度的調(diào)整，還可以用于耐火材料。質(zhì)量標(biāo)準(zhǔn)： 目前，我國(guó)尚無(wú)統(tǒng)一的質(zhì)量標(biāo)準(zhǔn)，其生產(chǎn)檢驗(yàn)等均按我公司ZZGFGS001-2000標(biāo)準(zhǔn)執(zhí)行。

鋁酸鈣粉使用方法： 鋁酸鈣粉與鹽酸反應(yīng)，可一步制得聚合氯化鋁，生產(chǎn)時(shí)，先將反應(yīng)池中加水，開(kāi)啟攪拌漿。然后定量加入鹽酸，稀釋至要求濃度后，再緩慢加入鋁酸鈣粉進(jìn)行反應(yīng)。反應(yīng)過(guò)程中，池內(nèi)溫度會(huì)逐漸升高。超過(guò)11度時(shí)，可適量加水抑制，使反應(yīng)不至于激烈而溢池。補(bǔ)加水要少量多次。保持正常所需溫度。加完鋁酸鈣粉，再反應(yīng)2小時(shí)，用PH試紙測(cè)試大于3時(shí)，即可加水稀釋至密度為125126，放料至沉淀池沉淀好后，上層清液即為液體產(chǎn)品，也可經(jīng)干燥機(jī)干燥，得到固體聚合氯化鋁產(chǎn)品。
       鋁酸鈣粉和鋁酸鈣礦物化合物的鈣礬石粘合劑，所述鋁酸鈣礦物化合物含有氧化鈣C和氧化鋁A，它們可溶并可結(jié)合到一種或多種結(jié)晶的和或無(wú)定形的礦物相中，其比例如下：-鋁酸鈣礦物化合物的有效CA摩爾比為12至27；-可用的（C+A）相的重量總和占礦物化合物總重量的至少30％。

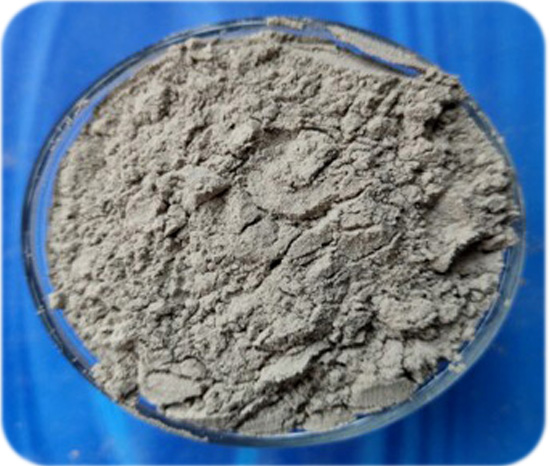

       鋁酸鈣粉材料的方法。其技術(shù)方案是：將25至70wt％的赤泥和30至75wt％的鋁灰混合，外加15至50wt％的含鈣化合物或不加該含鈣化合物，混合后置于電爐中，在1400度至1800度的條件下熔融還原，保溫1至4小時(shí)，自然冷卻后經(jīng)破碎和分離，得到硅鐵合金和鋁酸鈣材料。本發(fā)明以鋁灰和赤泥為原料，利用廢棄物且工藝簡(jiǎn)單，成本較低。反應(yīng)過(guò)程中的還原劑為金屬鋁和氮化鋁，過(guò)程放熱，降低了電耗且無(wú)CO2。鋁酸鈣粉※ 能和特點(diǎn)： 鋁酸鈣粉是灰白色粉末。主要成份是二鋁酸鈣（CaO 2A1203）和一鋁酸鈣（CaO A1203）的混合物．微溶于水，水溶液呈堿 ，PH值約為11。
       鋁酸鈣粉與無(wú)機(jī)強(qiáng)酸反應(yīng)活 很高，在常溫下即可啟動(dòng)發(fā)生。且放熱量大，升溫快，氧化鋁的溶出率可達(dá)90％以上，用它做原料生產(chǎn)液體或固體聚合氯化鋁能簡(jiǎn)化工藝，降低成本，提高產(chǎn)品質(zhì)量，是目前國(guó)內(nèi)外大多數(shù)聚合氯化鋁生產(chǎn)廠家所采用的原材料。

本文關(guān)鍵詞：鋁酸鈣粉、凈水劑鋁酸鈣粉、鋁酸鈣粉廠家
